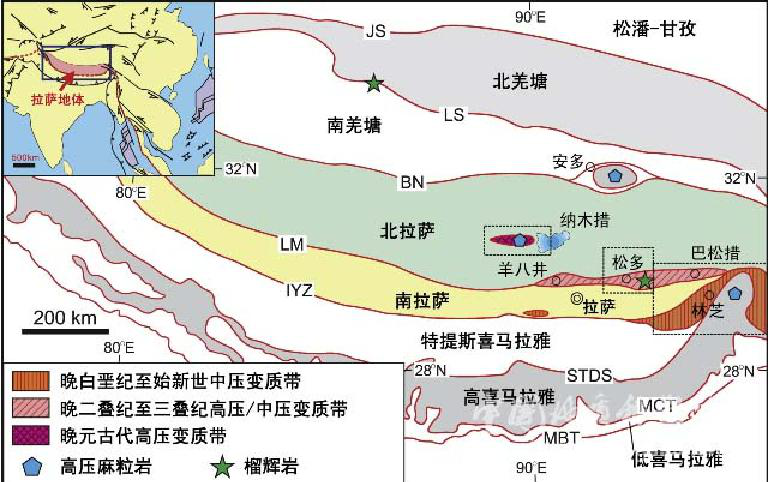

   地质背景

  热田位于羊八井断陷盆地中心略靠念青唐古拉山南麓.热田南侧为冈底斯山火山岩浆弧,北侧为念青唐古拉山变质岩体隆升山体.
  羊八井热储层分为浅层和深层两部分,两者间的关系密切,疏通一个水热系统的两个不同部位.浅层热储为第四系孔隙型热储,埋深甚浅,分布范围约为14.8km2.温度南低北高,热流体具有北西—南东方向侧向补给特征.热储埋深180~280m间，岩性由第四系冲洪积砂砾石层、冰碛砂砾层、基岩顶部花岗岩风化壳组成。深部热储分布于热田北区3630m高程以下.深部热储有效面积约为3.8km2,流体的储集和运移严格受本区断裂构造的控制,流体主要赋存于断裂破碎及构造裂隙空间中,并以此作为储集运移的空间,以高温热储带的形式存在于一定的深度和范围,树胶为典型的岩基构造裂隙型热储。



  
       地热电站发展历史

  1977年9月，利用浅层热储的湿蒸气资源建成一座试验地热电站。1993年，在地热田北部钻成zk4002井，井深2006.8米，在1500米处温度高达262.3℃；          1995年又相继钻成zk4001井，井深1459米，井口温度200℃，汽水流量达302吨/时。至2004年12月底，装机容量仍保持在25.18兆瓦，年发电量约100 x 10^3兆瓦·时。地热水除用于发电外还用于蔬菜温室，收到了良好的效益。

  地面发电系统

  西南电力设计院设计的羊八井地热电站第1台试验机组，容量为1000kw，汽轮机是利用四川内江电厂2500kw废弃设备改造而成。于1977年10月试运成功，采用单级扩容法热力系统。若把地热水送入1个密闭的容器中降压、扩容，根据水沸点与压力的关系，可使温度不太高的地热水因气压降低而沸腾变成蒸汽。由于地热水降压蒸发的速度很快，是一种闪急蒸发过程；同时，地热水蒸发产生蒸汽时，其体积迅速扩大，所以该容器称为“扩容器”或“闪蒸器”。用这种方法产生蒸汽来发电称为扩容法地热水发电。这是利用地热田热水发电的主要方式之一，该方式分单级扩容法系统和双级(或多级)扩容法系统。扩容法系统的原理是：将地热井来的中温地热汽、水混合物，先送到扩容器中进行降压、扩容(称闪蒸)，使其产生部分蒸汽，蒸汽经过分离器除去杂质(10μm及以上)后，再引到常规汽轮机机发电。

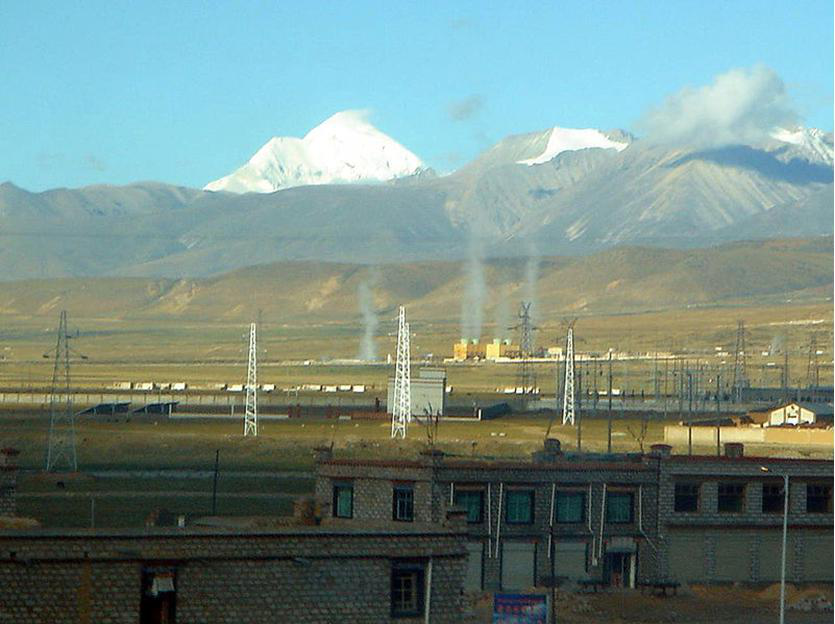

羊八井地面发电系统

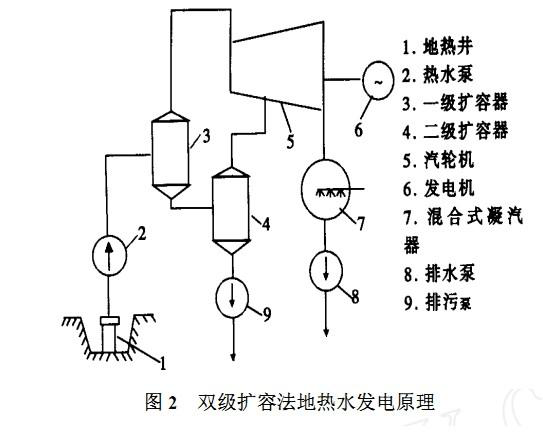

羊八井发电站发电原理图
