河南济源五龙口地热资源特征与产业化研究



1 研究区地质背景

研究区地处中期准地台华北台坳济源开封凹陷西北部,区内构造复杂,主要以燕山期以来的高角度正断层及平缓开阔褶皱为主要构造特征。

1.1 地层岩性

研究区区域地层属于华北地层区,豫西北地层分区太行山地层小区,主要出露新生界、古生界、元古界及太古界地层,地层简介如下。

1.1.1 新生界

第四系岩性为上更新统与全新统的黄土状粉土、粉质粘土、粘土及砂砾卵石,主要分布于河谷两岸及山前倾斜平原,其成因为冲积、冲洪积和洪积,钻孔揭露第四系厚约280 m;

古近系岩性主要为砾岩,钻孔揭露本系厚约293 m。

1.1.2 古生界

二叠系主要岩性为长石石英砂岩、碳质页岩,零星出露于盘古寺断裂带附近,厚度不详;石炭系,主要岩性为团块状石灰岩(含燧石)、粘土岩,零星分布于盘古寺断层附近,厚度不详;

奥陶系,岩性底部为页岩、泥灰岩,中下部为白云岩,上部为厚层状灰岩,主要发育奥陶系中统地层,分布于研究区北部,盘古寺断层带南部,五龙口断层带内,厚约300 m;

寒武系,岩性自下而上分别为页岩、白云岩,灰岩,白云岩,分布于沁河两岸及盘古寺断断裂带内,厚约660 m。

1.1.3 元古界

岩性主要为粉砂岩夹石英岩及砂岩、砾岩,底部为巨砾岩,分布于山口、白涧河沟口,厚0~40 m。

1.1.4 太古界

岩性为花岗岩、云母绿泥岩、角闪片岩等,分布于山口、白涧河沟口,呈条带状展布,厚约715 m。

1.2 地质构造

研究区处于新华夏系太行山隆起的南端与晋东南山字型构造东翼反射弧的前缘和东秦岭纬向构造带北缘相交联合弧地带,区内发育的构造形迹多为燕山运动以来形成[山西陆台东南部。主要构造有盘古寺、五龙口断裂带;位于研究区北部的盘古寺断裂带,是区域性大断层,为高角度的正断层,次级断裂发育,走向近ew,倾角50°~60°,断层带宽约600~900 m,断距550~800 m,上升盘地层有太古界、元古界、寒武系,下降盘底层为寒武系、奥陶系;五龙口断裂带位于研究区的南部,同样属于区域性大断裂,正断层,次级断裂发育,走向nee,倾向sse,倾角50°~55°,断距>500 m(图1)。区内构造裂隙及岩溶发育,主要热储含水岩层为寒武-奥陶系碳酸盐岩类裂隙岩溶水,岩性为灰岩、碳酸盐岩。



2 地热地质条件

2.1 地热区边界条件

研究区南部边界五龙口断层带(f17)上盘上部为第四系松散层,下部为古近系、二叠系砂岩、泥岩等隔水地层,下盘上部为第四系松散层,下部为寒武、奥陶系灰岩及太古界片麻岩等含水岩层,由于断层上盘岩性阻水,导致断层两侧地下水无法发生水力联系,因此将南部f17断层概化为隔水边界;北部盘古寺断层(f3、f4)由于南北两盘岩性差异,是阻水性质的断层,属于地热区的隔水边界;地热流体从研究区西北向东南方向径流,至区内东部的白涧河作为排泄边界,将西部沁河概化为定水头边界(参见图1)。



2.2 热储埋藏条件及特征

根据地热形成的地热地质环境,我国地热类型一般可分为3大类,分别是:断裂深循环型(对流型)、沉积盆地型(传导型)和近现代火山-岩浆岩型。根据地热流体赋存空间的不同,地热热储层一般分为层状热储和带状热储



由有效空隙度和渗透性的地层构成的热储是层状热储,主要赋存在沉积盆地,热量传递以传导型为主,具有地层或储层分布面积较大、产状倾角较缓、地层沉积厚度大等特点;带状热储一般是指具有有效空隙和渗透性的断裂带构成的热储,通过深大断裂沟通地壳浅部岩浆热源,分布于隆起山地或山前地带,以对流方式传递热量,一般具有倾角大、空间上成条带状延伸的特点。本次工作区位于济源开封沉积盆地地热田的西部,属于断裂深循环型(对流型)地热,具有明显带状裂隙热储特征。



河南济源五龙口地热资源特征与产业化研究-地热开发利用-地大热能



2.2.1 盖层

根据已有地质资料及研究区地热开发现状,区内发育较厚的第四系粘性土和寒武系下统页岩等不透水或弱透水岩层,覆盖于主要热储层之上,形成良好的盖层,使地热流体在深部循环过程中获得的热量得以保存。



2.2.2 热源

使地热流体增温的来源,有现代岩浆活动形成的岩浆体,也有来自地壳深部的热传导或活动性深大断裂带沟通地球深部热源的热对流。盘古寺断裂带、五龙口断裂带是多期次活动的深大断裂带,延伸远,断距大,一般断达基岩底界。这些断裂一直仍在活动,据河南地震台资料显示,2012年9月12日在研究区附近(北纬35.16°,东经112.23°)发生2.9级地震[地热地质资料,及物化探和钻孔资料综合分析,区内热储层主要有3类,自下而上分别是太古界片麻岩裂隙热储层、寒武-奥陶系碳酸盐岩裂隙岩溶热储层、第四系松散岩类孔隙热储层。



2.2.3. 1 第四系热储层

整个研究区内均分布有第四系松散岩类热储层,岩性为砂粘土互层和卵砾石,热储层在研究区北部埋深浅、厚度小,一般埋深在20 m左右,在白涧河冲洪积扇附近地带埋深最大,最深处达200 m。本层热储为混合热水,水温25~40℃。



2.2.3. 2 寒武-奥陶系碳酸盐岩热储层

热储层位于第四系热储层之下,是研究区目前开发利用的主要热储层,主要分布于五龙口断裂带以北,f25断层以西的交汇处,热储层顶板埋深15~150 m,底板埋深280~300 m。受地质构造影响,热储层裂隙及岩溶发育程度不均一,富水性差距大,地热水富集在断裂带附近和裂隙岩溶发育程度大的部位。地热流体以裂隙岩溶水为主,主要含水岩组为碳酸盐岩夹碎屑岩类和岩溶类含水岩组,地热流体温度60℃≤t<90℃。



2.2.3. 3 太古界片麻岩热储层

该热储层地热井出水温度一般在90~120℃之间,是研究区所有热储层中地热流体温度最高的,地热流体以裂隙水为主,含水岩组为碳酸盐岩夹碎屑岩类含水岩组、变质岩裂隙类含水岩组。分布范围与寒武-奥陶系碳酸盐岩热储层一致,位于五龙口断层(f17)以北、f25断层以西的山前地带,富水性随断裂的发育程度呈现较强的不均一性。热储顶板埋深在300 m左右,由于该热储层埋深较大,目前地热区内地热井钻孔深度<500 m,均未揭穿该热储层。



2.2.4 热储及地热流体特征

2.2.4. 1 热储模型

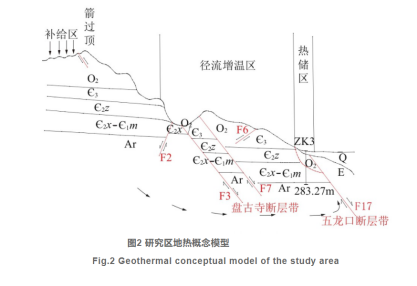

研究区裂隙岩溶水在接受大气降水入渗补给之后,沿盘古寺深大断裂深部径流,遇到深部热源或受热源影响的围岩被加热升温,沿f21、f22等断层向南径流。径流至f17、f25断层交汇处附近,由于断层上盘岩性阻水,地热流体在静水压力作用下,沿断层迎水面上升与太古界片麻岩、寒武-奥陶系碳酸盐岩中冷水混合,形成中低温热储区;与第四系松散岩类中冷水混合形成低温热储区,总体属于受断裂构造控制呈带状分布的对流型中低温地热田(图2)。


河南济源五龙口地热资源特征与产业化研究-地热开发利用-地大热能



2.2.4. 2 地热资源产能

研究区地热属于受断裂构造控制呈带状分布的对流型中低温地热田,地热资源是通过热水资源开发利用而实现的。利用“热储法”、“回采系数法”等方法计算地热资源储量、可采量。经计算,济源市盘古寺—五龙口断裂带地热资源可开采量为4.8×1015 j,地热流体可开采热量为8.6×1014 j/a,地热田产能为27.5 mw,属中型地热田


依据研究区地热井降压试验,第四系热储层地热流体单位产量为28.11 m3/d·m,寒武-奥陶系碳酸盐岩裂隙岩溶热储层为483.35 m3/d·m,太古界片麻岩裂隙热储层为445.68 m3/d·m,目前开采的井深基本在200 m以上,地热井流量均在50 m3/d·m以上,根据《地热资源地质勘查规范》(gb 11615—2010)[化学特征及质量评价

对研究区内3种热储层的地热流体分别取样化验,分述地热水化学类型及质量评价如下:

(1)第四系热储层,地热流体水化学类型hco3·so4-ca·mg型,ph值7.7,溶解性总固体569 mg/l;该热储层地热流体中锶含量为0.61 mg/l,达到饮用天然矿泉水标准(国家标准≥0.2 mg/l[地下水在北部山区的盘古寺断裂带接受大气降水、地表水补给,沿断裂带向东南径流,经深部循环遇热源加热,使地热流体水温变高,然后沿断裂等通道向南径流,在五龙口断层(f17)处的迎水面汇集,形成了地热区。

天然状态下,以侧向径流的方式向下排泄,遇地热井揭露并开发利用热储含水层,则受人为影响排出地表。根据区内地热井观测,水位埋深范围为30.7~12.87 m,主要受大气降水量与地热流体开采量综合影响。


3 地热成因分析

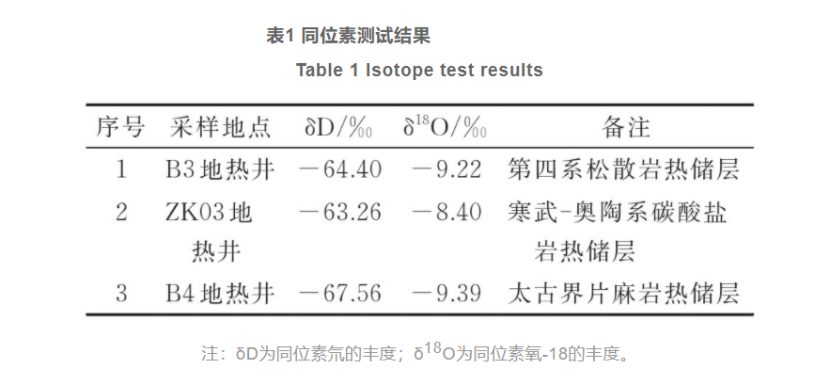

为分析研究区地热成因,采集3种热储层地热流体测试样品各1组,做同位素化学特征分析,测试项目氘、18o。测试结果见表1。

河南济源五龙口地热资源特征与产业化研究-地热开发利用-地大热能

4 地热资源产业化研究及建议

地热资源产业化是指参与地热资源勘探开发、应用等一系列过程活动的企事业单位集合体。地热产业主要由地热调查评价与监测、地热应用技术、地热人才培养体系、地热设备制造、地热工程设计施工以及地热环境管理等要素构成。


4.1 地热资源勘查

研究区地层、构造和热储埋深基本查清,下一步的地热资源勘查,根据地质条件选择不同的钻井工艺,实现高质量的快速钻井是关键。目前已知3种类型的热储埋深较浅(300~500 m),属于覆盖层薄,地层坚硬、漏失的类型。

空气潜孔锤钻进技术是一种低钻压、低转速、高冲击破岩回转的钻进技术,与常规正循环泥浆钻进相比,空气潜孔锤钻进效率高10~20倍,而且地层硬度越大,钻效优势越明显;另外空气潜孔锤钻进采用气体作为钻井介质,钻井过程能始终保持井孔内负压状态,能减少对含水层的损害,同时破碎的岩屑会被空气由环空从井眼带出,相当于边钻进边洗井

所以,在研究区采用空气潜孔锤钻进技术进行地热资源勘查开发,是最佳选择,可以解决钻井效率低、热储污染、洗井困难等问题,实现绿色高效勘查开发目的。


4.2 地热资源应用领域

第四系松散岩热储层地热流体可作为饮用天然矿泉水进行开发利用;寒武-奥陶系碳酸盐岩热储与太古界片麻岩热储层地热流体氟、偏硅酸含量均达到理疗热矿水指标,为氟硅复合型理疗热矿水,温度>60℃,可用于供暖、地热康养、温泉度假、观光农业等产业。

4.3 建议

(1)利用人工智能和深部钻探技术,进一步查明500~1500 m深部高温地热资源,扩大该区的地热资源量,当温度≥150℃时优先地热发电产业。

(2)编制研究区地热资源勘查开发利用规划,对优质地热资源实行统一规划、统一利用,实现资源的高效、持续、稳定利用。

(3)针对地热流体特点,采用供暖、康养、温泉度假、温室大棚梯级综合利用,避免资源浪费。


5 结论

(1)研究区地热属于受断裂构造控制呈带状分布的对流型中低温地热田。热储类型有3个,分别为第四系松散岩类孔隙热储、寒武-奥陶系裂隙岩溶热储和太古界片麻岩裂隙热储层。热储结构完整,控热导热断裂、热储及盖层齐全。

(2)经地热流体产能计算及开发经济性分析,研究区属中型地热田,为适宜开采区。

(3)不同热储层的地热流体,可用于饮用天然矿泉水供暖、理疗康养、农业等,应开展综合梯级利用
