兰考县地热回灌影响因素分析及对策-米乐m6苹果官网下载
回灌是保障水热型地热资源可持续开发利用的关键环节之一,影响回灌的因素有多种,包括地质条件(裂隙通道、地下水运移通道顺畅程度等)、地热水水质、回灌井成井工艺、井管腐蚀结垢、回灌堵塞(物理、化学、微生物、气体)等。
兰考县位于河南省东北部,是国家能源局批复的全国首个农村能源革命试点建设示范县,也是河南省地热能清洁供暖规模化利用试点地区之一。兰考地区主要断裂为新乡—商丘大断裂(f3)、聊兰断裂的次级断裂(f6)及推测断层(f7、f8)(如图1)。自2000年起,兰考地区早期建设的井深1000m左右、以洗浴为主要用途的地热井逐步关停[中深层水热型地热资源开发深度为1500~2200 m,主要利用新近系馆陶组孔隙热储层,热储岩性上部为浅棕色砂砾岩、灰色粉砂质泥岩与棕红色泥岩呈不等厚互层,下部为杂色砂砾岩与棕红色泥岩呈不等厚互层含水层。井口出水温70℃左右,水量一般为80~120 m3/h,主要用途为地热供暖。
根据资料收集和现场调查,兰考地热供暖项目中抽水井与回灌井的比例一般为1∶1、1∶2或1∶3,地热供暖项目开采井与回灌井深度基本相同,满足同层回灌的要求[热储地热井单井回灌量20~115 m3/h不等。位于f6断裂东侧与f3断裂结合处附近的地热供暖系统,开采井及回灌井都位于f6断裂东侧即下盘位置,在自然回灌条件下,回灌效果不理想;位于f6断层西侧即上盘位置的地热供暖项目回灌效果较好,有实例表明,此区域内单井回灌量达114.8m3/h,加压回灌量可达到170 m3/h。
图1 兰考城区主要断裂分布
2 回灌影响因素分析
2.1 流体特征及化学沉淀
根据兰考地区现场取样化验和以往收集到的地热水水质分析结果,该地区地热水化学类型分别为:新近系明化镇组上部(约300~800 m)以hco3·clna型为主;新近系明化镇组下部(约800~1300 m)以hco3·cl-na型为主,还有少数hco3·so4·cl-na型;新近系馆陶组(约1300~2200 m)以cl-na型为主。通过对23组地表水、浅层地下水及地热水水质的汇总分析,主要指标的垂向水化学类型特征变化趋势为(图2):随埋深增加,cl-、na 、溶解性总固体tds呈增大趋势,2000 m以深处呈小幅波动状态;ca2 、mg2 含量先降低后增加,2000 m以深小幅波动;微量元素f-的含量浅层地下水含量较高,随深度增加呈降低趋势。
根据地下水中化学平衡反应的质量作用定律和质量守恒原理,运用phreeqc地球化学模拟软件,对于馆陶组的回灌水源能采用的有地表水、浅层水、明化镇组上部、明化镇组下部和馆陶组同层水源,选取的“可能矿物相”,计算各水样点矿物的饱和指数及浅层地下水到深层地热水路径上矿物(气体)的溶解(沉淀)量及溶解沉淀趋势,选择石英、钠长石、钙长石、钾长石、钙蒙脱石、方解石、白云石、石膏、萤石、岩盐、高岭石和伊利石为水文地球化学反应可能的矿物相。在不考虑不同含水层相互污染的情况下,计算采用不同回灌水源混合后,回灌地层中主要矿物成分的饱和指数si。饱和指数是水文地球化学研究中应用最多的一个指标,它研究的是矿物在地下水的饱和状态。饱和指数反应了矿物组分与地下水之间的相对状态,即地下水化学组分溶解-沉淀的趋势以及内在的水动力和化学条件。当si=0时,矿物在水溶液中处于平衡状态;当si<0时,表明矿物在水溶液中未达到饱和状态;当si>0时,表示该矿物相对水溶液处于饱和状态,矿物将发生沉淀。

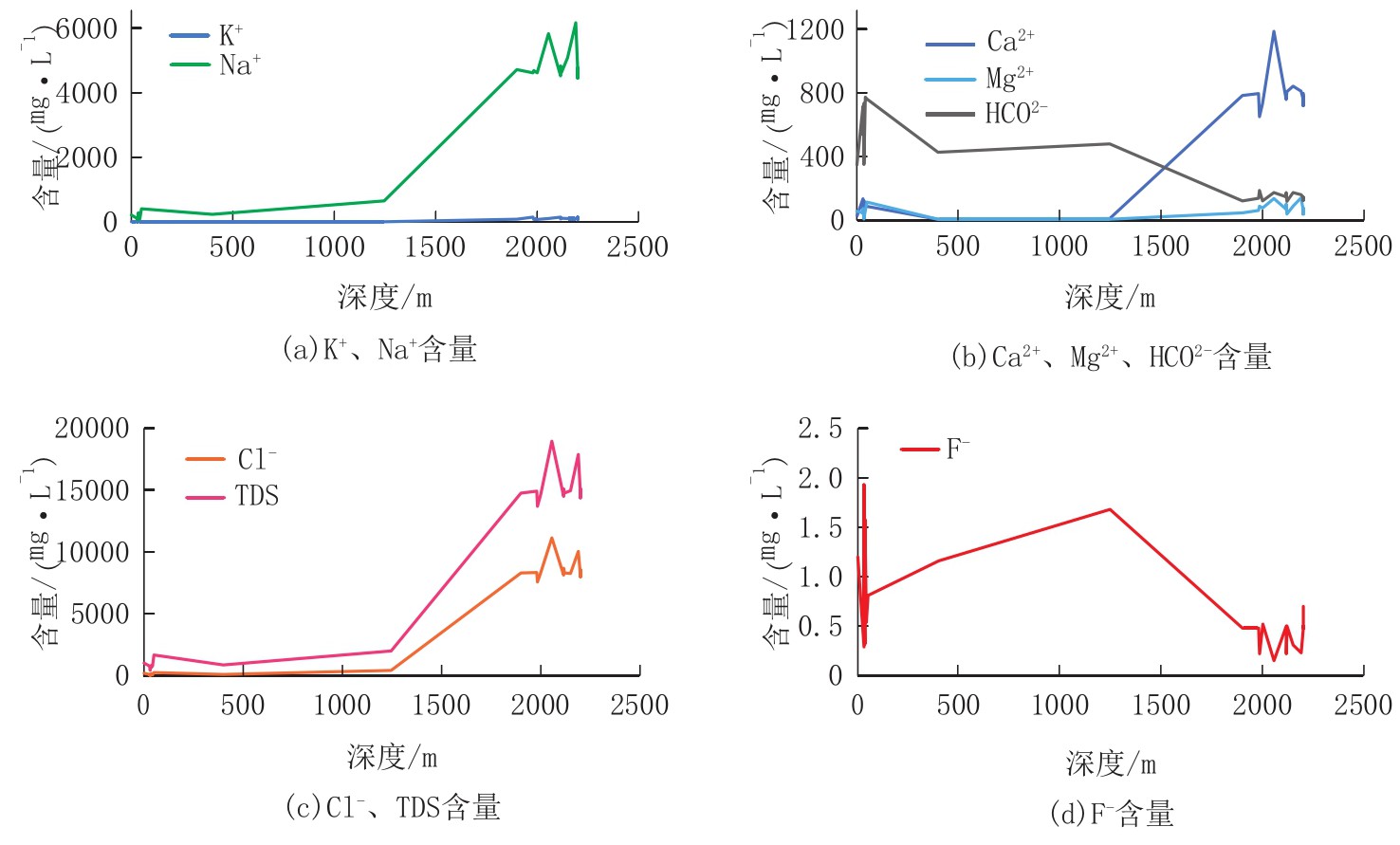

图2 兰考地区地热流体主要组分含量
3 提高地热回灌效果的对策
鉴于兰考地区地热水水质cl-、溶解性总固体含量高的特点,随着地热回灌井使用时间的增加,井管内腐蚀结垢现象有极大可能会对回灌产生影响。结合兰考地区地热资源开发利用情况、地热水水质的分析以及室内腐蚀观察实验,提高兰考地区地热回灌效果可从以下几个方面着手。
3.1 地热水的处理
通过phreeqc软件模拟,兰考地区明化镇组地热水可能发生化学沉淀堵塞的矿物是白云石和方解石;馆陶组地热水可能发生化学沉淀堵塞的矿物是云母、白云石、方解石、高岭石和石英。通过室内腐蚀观察实验中沉淀物的xrd衍射分析,不同温度条件下,主要腐蚀沉淀产物包括铁化物、nacl、ca⁃co3、casi2o7f2、capo3(oh)·2h2o中的一种或几种。建议兰考地区地热水回灌前过滤沉淀物、堵塞物,针对上述化学沉淀或腐蚀沉淀产物选择环保型的阻垢剂、除垢剂等,有效去除井管材料的腐蚀产物,降低化学沉淀堵塞的发生,提高回灌效率。
3.2 井管材料选择
与其他地区地热水水质相比,兰考地区水质cl-、溶解性总固体、na 含量高,属于盐水,具有较高的腐蚀性。耐腐蚀是该地区井管材料选择的重点之一,建议选择耐腐蚀、耐高温的管材,就目前的主流成井管材,推荐使用j55石油套管,不宜使用螺旋钢管、无缝钢管作为成井管材。考虑电偶腐蚀作用,并结合本次兰考地热水腐蚀观察实验中,铁片上捆绑不锈钢铁丝时其铁片的腐蚀速率均高于或基本相当于铁片上捆绑普通铁丝,尽量避免使用不同材质或材质差别过大的井管和过滤管作为成井材料,否则易形成局部电势差,加快电偶腐蚀。
兰考地区地热供暖发展较快,在地热钻井之前应做好当地水文地质、地热井现状的技术资料收集,吸取此前地热井建井过程的经验,掌握更为详尽的区域地热地质资料。采用钻井液回转钻进工艺时,建议结合兰考地区使用膨润土钻井液体系钻进时在1200 m处发生粘附卡钻事故及其处理经验,提前做好预案,及时调整钻井液体系。目前,气举反循环钻进工艺在河南、北京、辽宁、贵州、天津等地区的地热井钻井中都有成功应用,气举反循环钻进工艺较钻井液回转钻进工艺具有更强的携带岩屑能力,对孔壁的堵塞作用小,有助于提高回灌效率。石油钻井工艺的理念是利用大泵量、高压力、适当的环空间隙,使岩石呈体积破碎并以较高的速度上返,避免岩屑重复破碎、保持井底干净,实现高效率的钻井的目的。在钻井工艺优化方面,建议探索气举反循环、石油钻井工艺在该地区地热钻井中的应用。
地热井成井目的层井径、砾料类型和填充厚度、洗井是否充分等均会对回灌产生影响。充分的洗井是保障回灌效果的基础。借鉴国内砂岩热储回灌的研究,大口径填砾成井工艺不易造成热储孔隙的堵塞,可以保证回灌的长期正常运行。
3.4 回灌温度的平衡
目前,兰考地区地热供暖项目的回灌温度在40℃左右。通过初步的室内腐蚀观察实验,结合兰考地区地热回灌调查情况,在分析兰考地区地热水水质、结垢趋势、腐蚀性评价等基础上,温度越高腐蚀速度越缓慢、腐蚀产物越少,有助于提高回灌率。回灌温度通过改变回灌压力对回灌量产生影响,理论上温度越低回灌效果越佳。建议在实际工作中,优化地热供暖运行过程,找到最优的回灌温度,保证回灌效果。需要结合兰考地区地热水水质情况,做好前期工作,如有针对性的进行回灌水水质的处理,将低温对回灌的影响降至最低,保证回灌效率。
3.5 项目做好选址
结合兰考地区主要断裂带分布情况以及现有地热井回灌情况,在项目可行性研究阶段,应结合地热开发利用情况前期做好勘查工作,尽可能地充分利用主要断裂带进行项目选址,场地条件不允许时,可采用定向井方式,从地质设计上提高回灌效果。
4 结论
(1)兰考地区地热水cl-、溶解性总固体含量高,腐蚀性高。通过phreeqc地球化学模拟软件,明化镇组地热水中方解石、白云石等矿物易发生化学沉淀;馆陶组地热水中高岭石、石英、方解石、白云石、云母等矿物易发生化学沉淀。
(2)兰考地区地热回灌效果的影响因素主要包括:地热水水质的高腐蚀性、地热水化学沉淀产物,钻井过程中钻井液材料对含水层堵塞,洗井不彻底,回灌温度、回灌井选址等。
(3)提高兰考地区地热回灌效果,建议通过化学、物理方式进行阻垢除垢、减少腐蚀结垢产物对回灌井的堵塞作用;选择如j55石油套管等耐腐蚀成井材料,降低腐蚀堵塞产物对回灌效果的影响;采用钻井液回转钻进时,及时调整钻井液体系,探索气举反循环、石油钻井工艺等钻井工艺的应用,减少钻井过程泥皮对含水层的堵塞,保证回灌效果。
